Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm

Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm

รายละเอียดสินค้า:
สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Sanxin
ได้รับการรับรอง:	ISO9001
หมายเลขรุ่น:	SX-2272
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	โปร่ง
เงื่อนไขการชำระเงิน:	แอล/C,ที/ที
สามารถในการผลิต:	10,000 ชิ้น / เดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
รายละเอียดสินค้า

ข้อมูลรายละเอียด
อัตราการสึกหรอ:	น้อยกว่า 0.1 มม./เมกะจูล	คุณสมบัติ:	ทนทานต่อการสึกหรอและการกัดกร่อนได้ดีเยี่ยม
รูปร่างที่กำหนดเอง:	มีจำหน่ายตามคำขอ	คุณสมบัติ:	ความทนทานสูงขึ้น
ทนต่อแรงกระแทก:	ยอดเยี่ยม	คุณสมบัติแม่เหล็ก:	มีจำหน่ายแบบไม่ใช่แม่เหล็ก
จุดหลอมเหลว:	2,870 ° C	ความต้านทานแรงดึง:	1,900 เมกะปาสคาล
การประมวลผลคาร์ไบด์:	มีความทนทานสูง	ข้อมูลจำเพาะของล้อแม็ก:	YG6/YG8/YG10X/YG20C

รายละเอียดสินค้า

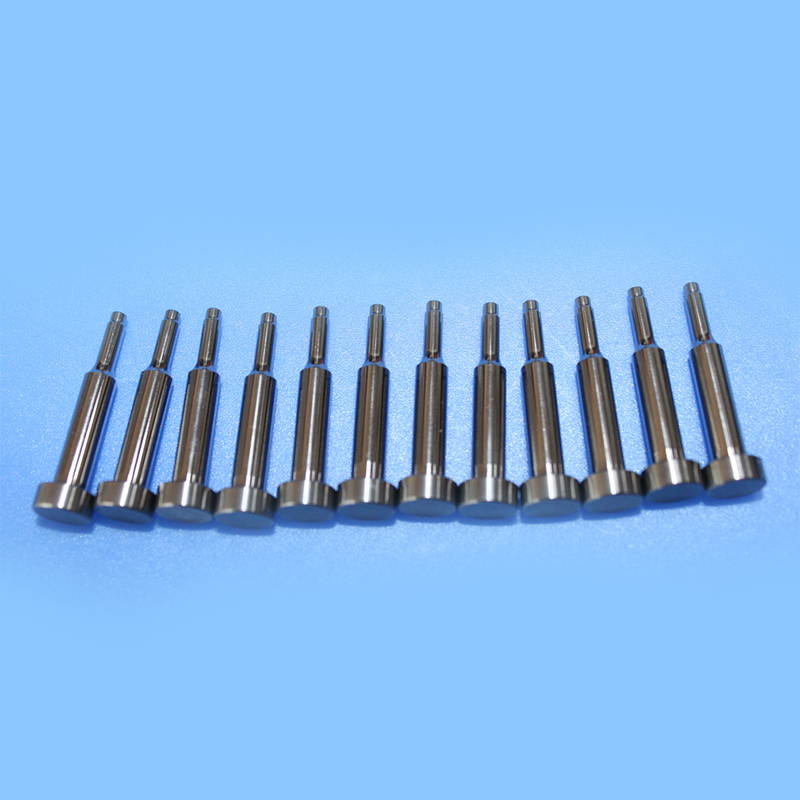

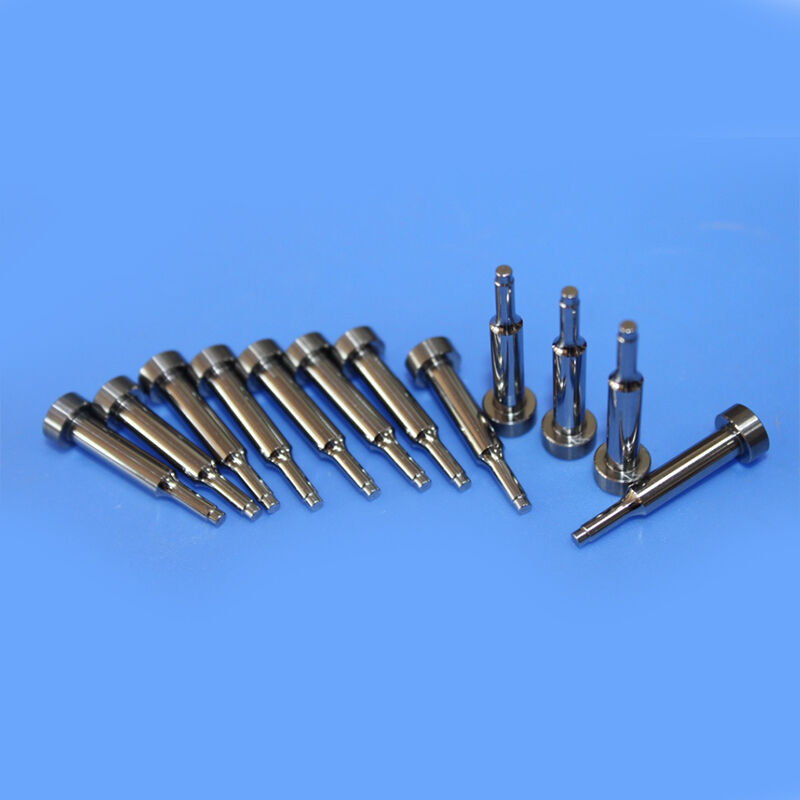

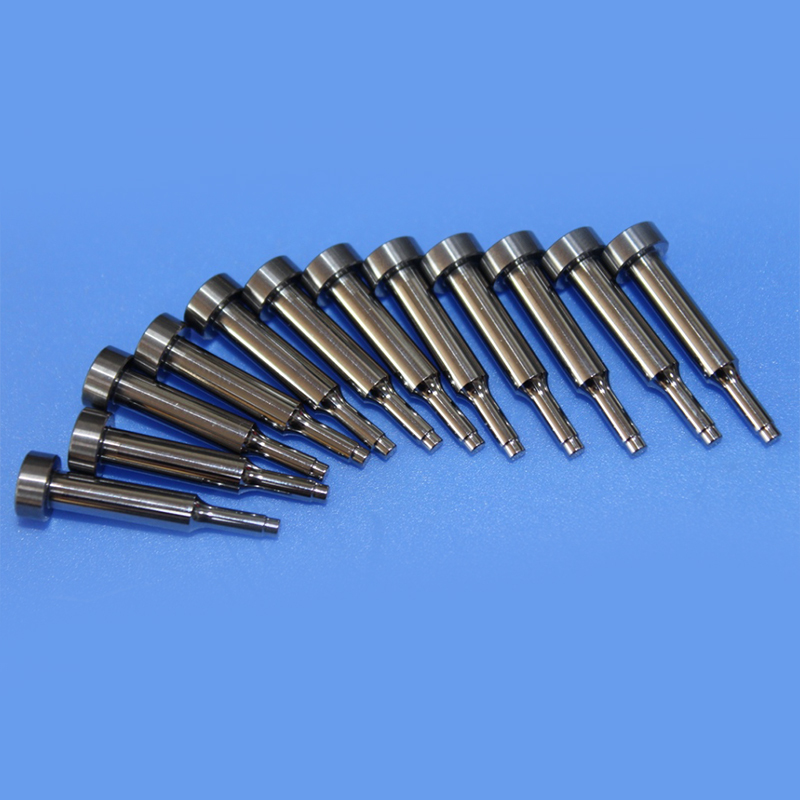

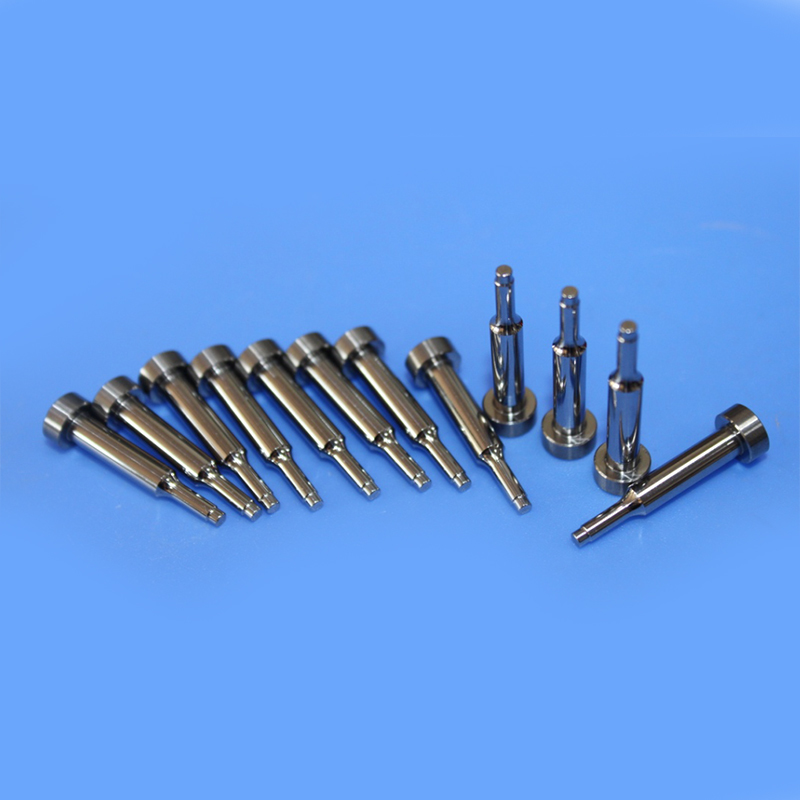

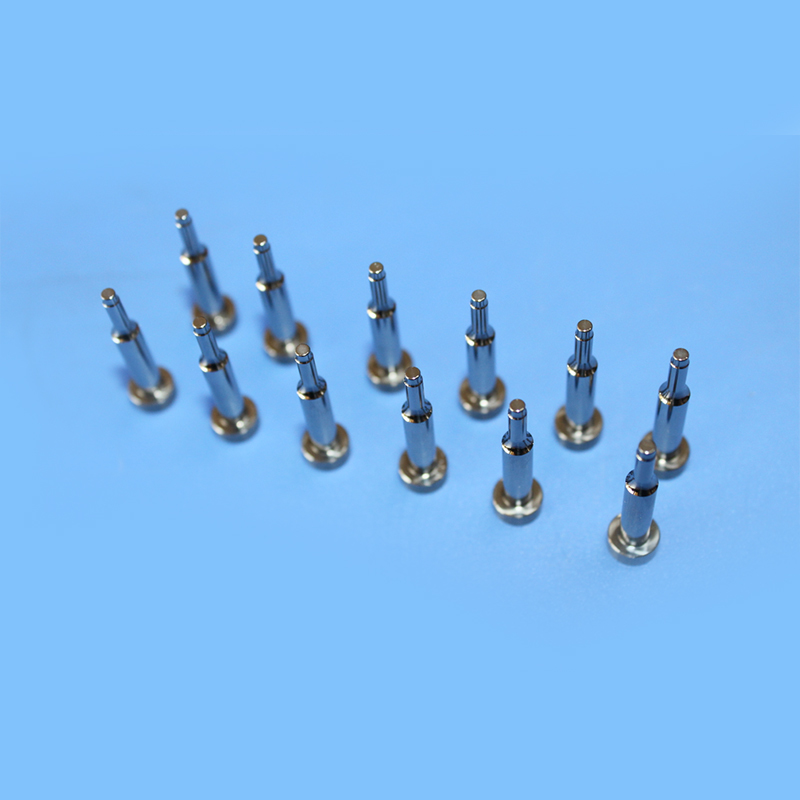

Tungsten Carbide Precision Punch

Product Overview

This tungsten carbide (cemented carbide) micro precision punch features a body diameter of Φ 1.95 mm and tip radius of R0.2 mm. Designed for micro-hole blanking, precision step forming, and high-speed punching applications, it is ideal for progressive dies, high-speed stamping dies, and powder metallurgy molding tools requiring long service life and strict dimensional consistency.

Material & Performance

Manufactured from ultra-fine grain tungsten carbide (WC grain size ≤ 0.5 μm) with 6%-10% cobalt binder. This material combination delivers high hardness (≥ 90.5 HRA) and high transverse rupture strength (≥ 3000 MPa). Compared to conventional high-speed steel punches (M2, ASP23), service life is 5-10 times longer, particularly when punching hard materials like stainless steel, silicon steel, and copper alloys.

Manufacturing Accuracy

5-axis CNC precision grinding + mirror polishing
Diameter tolerance: ± 0.002 mm (±0.001 mm achievable)
Radius profile deviation: ≤ ±0.003 mm
Surface roughness: Ra ≤ 0.05 μm (mirror-like) - reduces sticking and frictional heat
Concentricity & cylindricity: ≤ 0.005 mm - suitable for precision guide bushings

Typical Applications

Industry	Specific Use
Electronic connectors	Terminal holes, guide pin holes
Precision stamping	Stainless steel shims, springs, lead frames
Powder metallurgy	Micro steps, bumps, cavity details
Medical devices	Micro-hole punching, guide tube forming
Automotive parts	Injector shims, sensor housing micro-holes

Suitable Stamping Materials

Stainless steel (SUS 304, 301, 430)
Silicon steel
Copper alloys (beryllium copper, brass)
Aluminum foil, nickel strip
Engineering plastic sheets

Packaging & Marking

Individual plastic protection tube + rust preventive oil
10 pieces / box, with dimension, material, batch number on label
Optional 3D inspection report (including profile, roundness, roughness)

Technical Specifications

Parameter Category	Item	Standard / Range	Tolerance / Remark
Dimensional	Body diameter D	Φ1.95 mm	±0.002 mm (±0.001 mm achievable)
	Tip radius R	R0.2 mm	±0.005 mm
	Overall length L	30 - 80 mm (custom)	±0.05 mm
	Entry chamfer (optional)	C0.1 - C0.3	tip or back end
	Shank diameter (if shouldered)	per drawing, typical Φ3.0 / Φ4.0	±0.005 mm
Material	Grade	YG6 / YG8 / YG10X / ultra-fine	selected for wear or toughness
	WC grain size	0.4 - 0.8 μm	ultra-fine grade
	Cobalt content	6% / 8% / 10%	higher = tougher

Performance Comparison

Tungsten Carbide Punch (Φ1.95-R0.2) vs. Other Materials

Parameter	Tungsten Carbide Punch	HSS Punch (M2 / ASP23)	Carbide + Coated Punch
Hardness (HRA / HRC)	90.5 HRA (~74 HRC)	62-66 HRC	90 HRA + coating
TRS (MPa)	3000 - 3800	3500 - 4500 (tougher)	2800 - 3500
Wear resistance	★★★★★	★★★	★★★★★
Chipping resistance	★★★★ (due to R0.2)	★★★★★	★★★☆
Suitable stamping speed	High speed (800+ spm)	Medium-high speed	High speed
Life vs. M2	5 - 10×	1×	6 - 12×
Relative cost	Medium-high	Low	High
Recommended use	High wear, micro holes, long life	General duty, easy change	Dry stamping, sticky materials
